1、概念

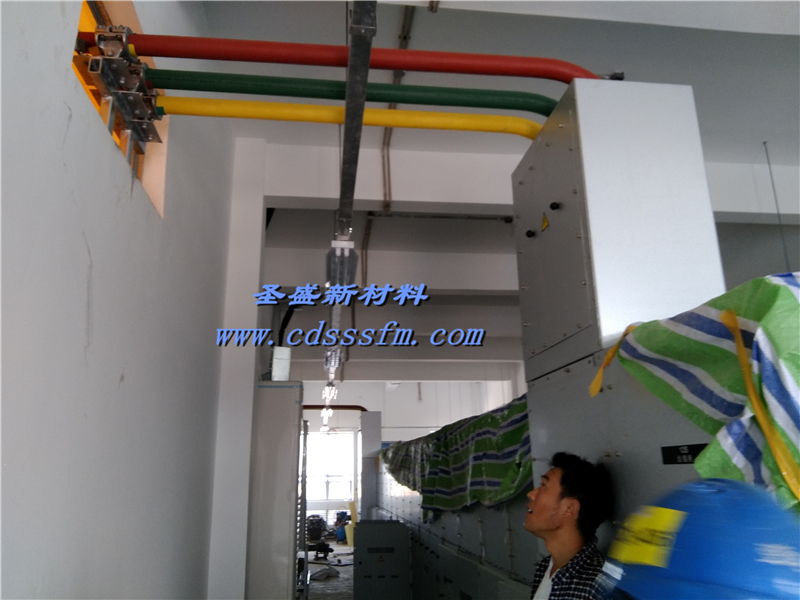

絕緣銅管母線，實質***是利用銅管作導體、外敷絕緣的一種母線產品。與之相應的還有絕緣鋁管母線。在國外被稱之為“管形電纜”。絕緣銅管母線具有大電流，目前可以達到12000A、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行歷史和經驗，而國內由于進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方面原因，目前生產、應用主要集中在0.4kv—35kV電壓等級的產品。 35kv以上應用實例較少。
目前在國內該產品還屬于一個小行業，國家沒有具體詳細的產品標準，一般各個企業均執行自己的企業標準，國內生產管形絕緣母線的公司，均有自己的命名方式和規格型號，如“全絕緣管型母線、半絕緣管型母線、管形屏蔽絕緣母線、交聯聚乙烯管形母線、復合絕緣母線”…等等，其實質均為同一類產品。命名和型號的混亂，給用戶的選型工作造成了一定的困難。作為用戶，首先要了解自己的需求，然后根據具體安裝鋪設情況，來確定母線的電壓等級、額定電流大小、絕緣方式等。
2、執行規范、標準
GB 156—1993 標準電壓 GB 311.1—1997 高壓輸變電設備的絕緣配合 GB/T 762—1996 標準電流 GB/T 763—1990 交流高壓電器在長期工作時的發熱 GB/T 2706—1989 交流高壓電器動熱穩定試驗方法 GB 4208—1993 外殼防護等級（IP代碼） GB/T 5231—1985 加工銅—化學成分和產品形狀 GB/T 11021—1989 電氣絕緣的耐熱性評定和分級 GB/T 16927.1—1997 高電壓試驗技術一部分：一般試驗要求 GB/T 16927.2—1997 高電壓試驗技術******部分：測量系統 GB 50150—1991 電氣裝置安裝工程電氣設備交接試驗標準 GB 50260—1996 電力設施抗震設計規范
3、特點：
載流量大
絕緣銅管母線的主體為空心銅管或鋁合金管，表面積大，相對常規矩形母線，其導體表面電流密度
分布均勻，高額定電流可達12000A。
絕緣性能好
絕緣銅管母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電場分布均勻，電氣絕緣性能
強?？梢灾苯油ㄟ^(guò)電纜溝和電纜夾層。
機械強度高
絕緣銅管母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐
跨距大可達8米。
散熱好、溫升低
絕緣銅管母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相
比常規母線要好。
損耗低
絕緣銅管母線的外形決定了其表面集膚效應系數低，Kf≦1，交流電阻小，因而母線的功率損失
小。交聯屏蔽絕緣母線的絕緣層的介質損耗低于0.01%。
絕緣材料耐熱系數高
交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－
200℃～+200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧30
年。
抗電氣震動能力強
動穩定試驗結果表面，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流沖
擊。其可以直接將母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗
震動能力。
不受環境干擾，******性高
絕緣銅管母線的每相是封閉屏蔽絕緣，內部無凝露產生，且消除了外界潮氣，灰塵以及外物所引
起的接地和相間短路故障，運行具有高度的******性。
母線架構簡明、布置清晰、安裝方便、維護工作量少。
產品一次安裝成功，終身免維護。
